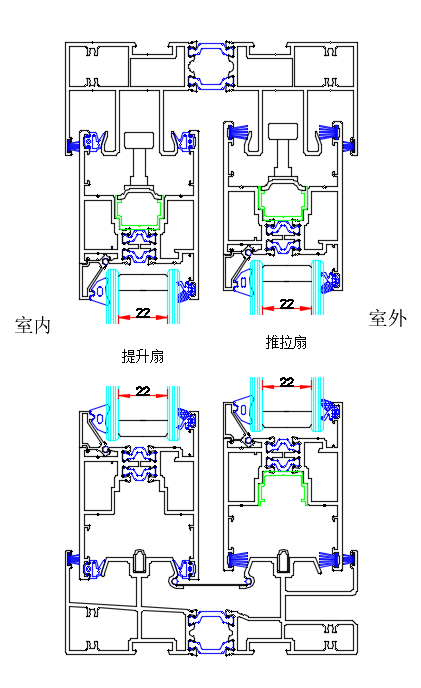

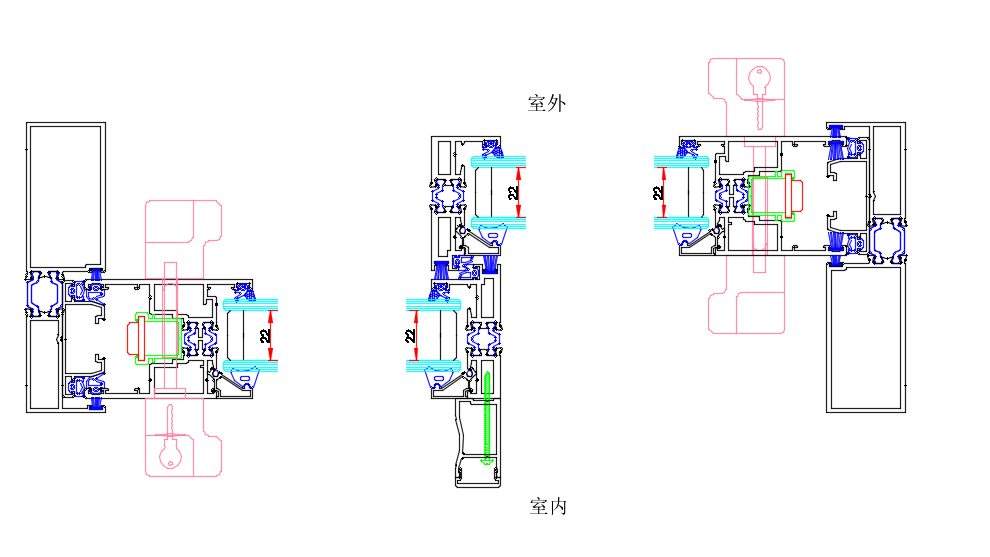

二、样角图

三、技术参数

1. 外框尺寸：占墙宽度：130 mm；占墙宽度:195mm(含纱扇）；

2. 玻扇尺寸：扇厚：53 mm 、室内看面：75 mm 、室外看面：75 mm ；

3. 主型材壁厚：框 1.8-2.0 mm，扇1.8-3.0 mm；

4. 隔热条规格：框 20 mm、扇 14.8 mm；

5. 标配玻璃规格：5 22A 5 黑色铝条；

6. 组角工艺：开启扇标配膨胀角码组角注胶工艺；

7. 压线款式：扇压线标配直角闭口压线；固定压线标配直角闭口压线；

8. 纱网：选配 35 高清金刚网（0.35mm 丝径/16 目/）；

9. 颜色：常备内外色;银河灰（金属粉）、摩卡棕（金属粉）；

四、窗型结构

1. 框扇搭接：门扇采用中窄设计，提升整体美观度，门扇与门框关闭时微嵌入9mm，提升整体密封效果；

2. 门槛采用2轨道设计，采用地漏式隐藏排水。（选配纱网为三轨道，升级195）。

五、开扇尺寸范围：

备注：

1、超出以上范围，须经过技术研发中心审核同意方可接单。
