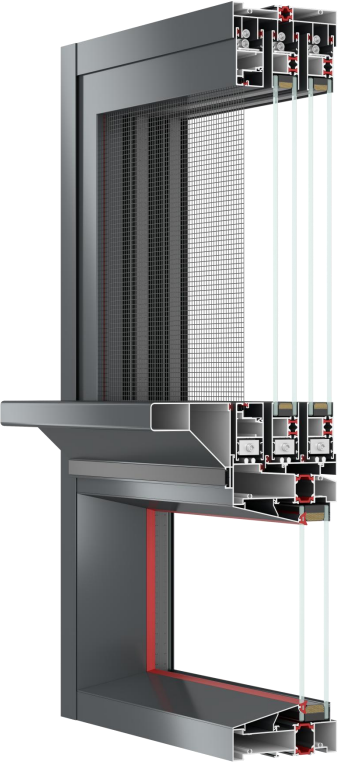

二、样角图

四、技术参数

1. 外框尺寸：占墙宽度：119mm 、室内看面：35mm 、室外看面：35mm ；

2. 下滑尺寸：占墙宽度：115.6mm 、室内看面：46mm 、室外看面：46mm ；

3. 玻扇尺寸：扇厚：30.4mm 、室内看面：54mm 、室外看面：54mm ；

4. 主型材壁厚：框 1.2-2.0mm，扇1.4-1.8mm；

5. 隔热条规格：边框 20mm、扇 10mm；

6. 标配玻璃规格：5 16A 5 黑色铝条 白玻；

7. 打胶工艺：扇玻采用内打胶工艺，固定玻璃采用外打胶内压胶条工艺；

8. 组角工艺：窗扇标配角码组角工艺；

9. 排水方式：下轨地漏式排水；

10. 压线款式：固定压线均为斜边压线；

11. 纱网：标配 35 高清金刚网（0.35mm 丝径/16 目）；

12. 颜色：常备内外色;银河灰（金属粉）、摩卡棕（金属粉）；

五、开启方式：

1. 2扇玻扇 1金刚扇；

2. 4扇玻扇 2金刚扇

六、扇尺寸范围：

备注：

1、超出以上范围，须经过技术研发中心审核同意方可接单。
