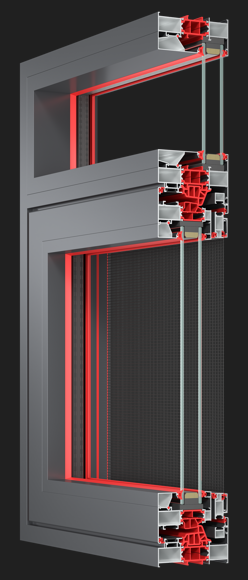

二、样角图

三、技术参数

1. 外框尺寸：占墙宽度：106mm 、室内看面：30mm 、室外看面：48mm ；

2. 中梃尺寸：占墙宽度：106mm 、室内看面：30mm 、室外看面：66mm ；

3. 玻扇尺寸：扇厚：55.2mm 、室内看面：28.6mm 、室外看面：75mm ；

4. 主型材壁厚：框 1.4-1.8mm，扇1.4-1.6mm；

5. 隔热条规格：框 41.3mm、扇 14.8mm；

6. 标配玻璃规格：5 20A 5 黑色铝条 普白玻；

7. 组角工艺：标配膨胀角码组角注胶工艺；

8. 排水方式：防风式排水盖；

9. 压线款式：扇压线标配直角闭口压线；固定压线竖压线标配斜边压线，横压线标配直角压线，压线均为闭口压线；

10. 纱网：标配 35 高清金刚网（0.35mm 丝径/16 目/）；

11. 胶条：标配焊接等压胶条；

12. 颜色：常备内外色;银河灰（金属粉）、摩卡棕（金属粉）；

四、窗型结构

1. 框扇内外搭接：内外齐平,美观、密封、防盗，内开扇标配金属R角、减少生活中的安全隐患；

2. 整窗采用垂直等温线设计结构；

五、五金及方式：

1. 玻扇外平开 纱网内平开（美亿定制外开窗纱一体五金 美亿定制有基座执手）；

2. 玻扇外悬 纱网内平开（坚朗外悬玻扇铰链 塔奥帝诺五金 美亿定制有基座执手）；

开扇尺寸范围：

备注：

1、超出以上范围，须经过技术研发中心审核同意方可接单；

2、标配五金，玻扇执手的最低高度400mm。
